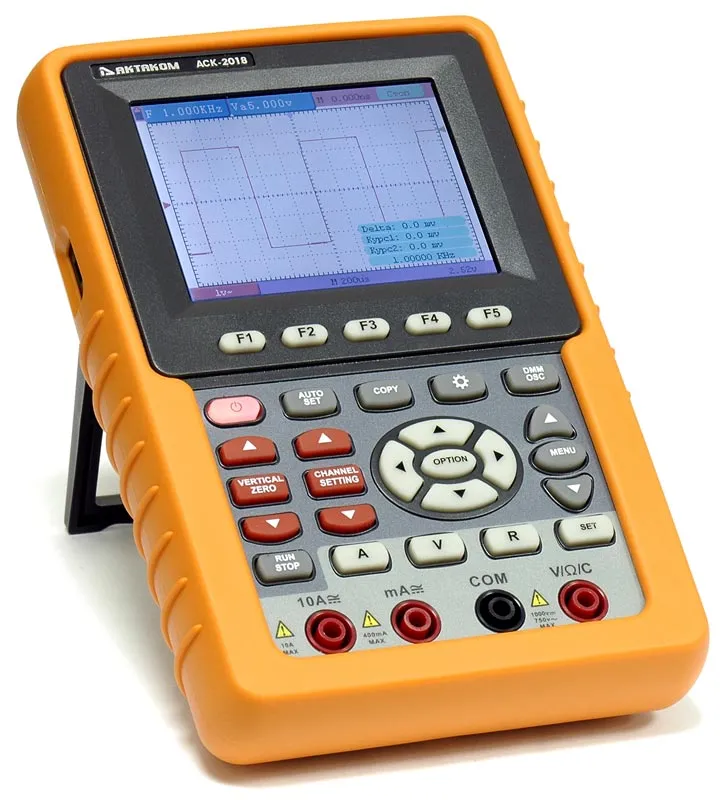

Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки
Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
- 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B, Delay A→B
- курсорные измерения
- режим мультиметра
- интерполяция sin(x)/x
- хранение осциллограмм: 4 осциллограммы
- цветной ЖКИ дисплей
- USB интерфейс для связи с ПК, программное обеспечение
- автономная работа от встроенного аккумулятора
- 1 канал
- полоса пропускания 20 МГц
- максимальная частота дискретизации 100 Мвыб/сек
- время нарастания 17,5 нс
- вертикальная чувствительность 5 мВ/дел ... 5 В/дел
- вертикальное разрешение 8 бит
- погрешность ± 5%
- входной импеданс 1 МОм ± 2%
- максимальное входное напряжение 400 Впик
- входы: АС, DC, GND
- коэффициент развертки 5 нс/дел ... 100 с/дел
- память 6 К
- режимы синхронизации: фронт, видео
- регулируемый гистерезис уровня запуска: 0,2...1 дел
- пиковый детектор
- функция усреднения (4...128)
- частотомер 6-ти разрядный, диапазон 2 Гц...20 МГц
| Постоянное напряжение | 100 мкВ ... 400 В | ±(1% + 1 е.м.р.) не нормируется |
| Переменное напряжение (40 Гц…400 Гц) | 1 мВ ... 400 В 400 В...750 В | ±(1% + 3 е.м.р.) не нормируется |
| Постоянный ток | 10 мкА ... 20А | ±(1% + 3 е.м.р.) на диапазоне до 10 мкА |
| Переменный ток | 10 мкА ... 20 А | ±(1,5% + 3 е.м.р.) |
| Сопротивление | 0,1 Ом ... 40 МОм | ±(1% + 1 е.м.р.) |
| Емкость | 10 пФ ... 100 мкФ | ±(3% + 3 е.м.р.) |
- режим тестирования диодов
- режим прозвонки цепи
- Дисплей 3,5 дюйма цветной ЖКИ, разрешение 320x240 точек, 65536 цветов
- Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
- Потребляемая мощность не более 6 Вт
- Время работы от аккумулятора до 4 часов
- Габаритные размеры 180x115x40 мм
- Масса 0,455 кг
- Габаритные размеры в упаковочной таре 290х140х425, вес 2,61 кг.
Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft.
Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin.
Актаком DSO-Soft позволяет также получать данные:
- в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной.
- режиме X-Y (фигуры Лиссажу). Режим X-Y отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
- в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.
Кроме того, Актаком DSO-Soft позволяет проводить курсорные измерения для анализа сигналов.Стандартная комплектация
- прибор
- сетевой адаптер
- осциллографический щуп
- измерительные щупы к мультиметру – 2 шт.
- модуль расширения для измерения малых емкостей
- USB кабель для подключения к ПК
- токовый шунт
- устройство для калибровки осциллографических пробников
- руководство по эксплуатации
- мягкий футляр для транспортировки
- Программное обеспечение
- Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
- Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
- AULFConverter Конвертер файлов формата AKTAKOM USB Lab
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
Дополнительная комплектация- миниклипса пружинная АСА-2554
- Программное обеспечение Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографов
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
|
|
| ||||||||||||
|
|
| ||||||||||||
