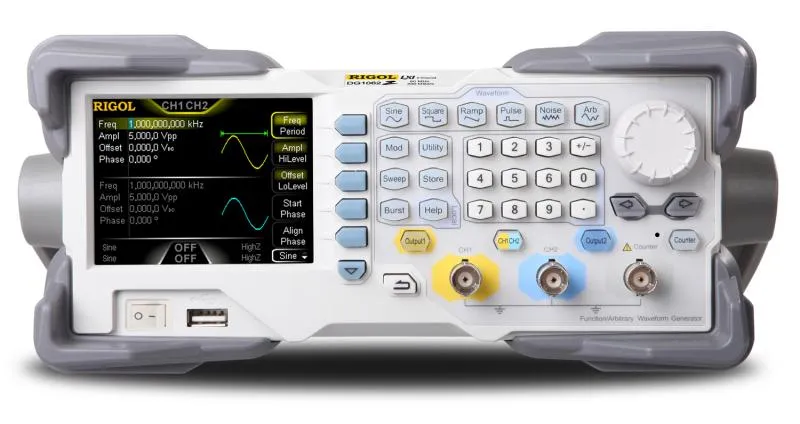

Универсальный генератор сигналов Rigol DG1032Z использует инновационную технологию поточечного формирования сигналов произвольной формы SiFi, позволяющую восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, уменьшить влияние дискретизации и обеспечить малый джиттер. Большое количество встроенных форм сигналов и типов модуляции, а также низкий уровень собственных шумов делают генератор сигналов Rigol DG1032Z незаменимым при использовании в измерительных задачах различной сложности.
Технические характеристики| Максимальная выходная частота | 30 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы | ||||
| Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 30 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 15 МГц | ||||
| пилообразный сигнал | 1 мкГц ~ 500 кГц | ||||
| гармоники | 1 мкГц ~ 10 МГц | ||||
| белый шум (Гаусс) | полоса 30 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 10 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | ±1 ppm | ||||
| Синусоидальный сигнал | |||||
| Гармонические искажения | Типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) | ||||
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | ||||
| Негармонические искажения | Типичное (0 дБм) | ||||
| Фазовый шум | Типичное (0 дБм) -125 дБн/Гц @ 10 кГц | ||||
| Прямоугольный сигнал | |||||
| Время нарастания / спада | < 10 нс (1 Вп-п) типичное | ||||
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное | ||||
| Коэф. заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | ||||
| Ассиметрия | 1% от периода + 5 нс | ||||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||||
| Пилообразный сигнал | |||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой) | ||||
| Время нарастания / спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | ||||
| Выброс | < 5 % (1 Вп-п) типичное | ||||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||||
| Специальная форма | | ||||
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 200 Мвыб/сек | ||||
| Время нарастания | < 5 нс (1 Вп-п) типичное | ||||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) | ||||
| Способ редактирования | по точкам, сегментами, встроенное построение формы | ||||
| Генератор гармоник | | ||||
| Порядок гармоник | ≤ 8 | ||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник | регулируемая для каждой гармоники | ||||
| Фаза гармоник | регулируемая для каждой гармоники | ||||
| Амплитуда (50 Ом) | 2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) | |
| Точность установки | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) | |
| Неравномерность АЧХ | Типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) | |
| Единицы установки | Вп-п, Вскз, дБм | |
| Разрешение | 0,1 мВпп или 4 бит | |
| Диапазон | ±5 Впп АС+DC | |
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) | |
| Импеданс | 50 Ом (типичное) | |
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Коэффициент модуляции | 0% ~ 120% |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Девиация | 0 ~ 360° |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота переключения | 2 мГц ~ 1 МГц |
| Несущая | импульсный |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Источник | Внутренний / Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
| Девиация | 0%~100% длительности импульса |
| Диапазон напряжения | 75 мВскз ~ ± 2,5 В DC+AC |
| Полоса | 50 кГц |
| Импеданс входа | 1000 Ом |
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон | линейный, логарифмический, ступенчатый |
| Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой |
| Направление | Вверх/Вниз |
| Время свипирования | 1 мс ~ 500 с |
| Время стояния / возврата | 0 мс ~ 500 с |
| Источник запуска | Ручной, внешний, внутренний |
| Маркер | спадающий фронт сигнала синхронизации (задаваемый) |
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
| Частота несущей | 2 мГц ~ 30 МГц |
| Количество импульсов в пачке | 1 ~ 1000000 или бесконечное |
| Начальная / Конечная фаза | 0° ~ 360° |
| Внутренний период | 1 мкс ~ 500 с |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
| Задержка запуска | 0 нс ~ 100 с |
| Измеряемый параметр | Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
| Частотный диапазон | 1 мrГц ~ 200 МГц | |||
| Разрешение по частоте | 7 разрядов/с (время счета = 1 с) | |||
| Диапазон периода | 5 нс ~ 16 дней | |||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
| Длительность импульса и коэффициент заполнения (DC связь) | диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс | |||
| Коэффициент заполнения | 0 ~ 100% | |||
| Параметры входа | Входной импеданс | 1 МОм | ||
| Тип свяи | AC, DC | |||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц | |||
| Опасное напряжение (1 МОм) | ±7 В AC+DC | |||
| Система запуска | Уровень запуска: ±2,5 В | |||
| Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
| Уровень | TTL |
| Длительность импульса | > 100 нс |
| Запуск по фронту | нарастающий, спадающий выбирается |
| Время отклика (задержка запуска) | свипирование:< 100 нс, режим пачек < 300 нс |
| Уровень | TTL |
| Длительность импульса | > 60 нс(типичное) |
| Максимальная частота | 1 МГц |
| Диапазон | 0° ~ 360° |
| Разрешение | 0,03° |
| Вход внешнего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | 250 мВп-п ~ 5 Вп-п |
| Время блокировки | < 2 c |
| Импеданс | 1 кОм, закрытый вход (AC) |
| Выход внутреннего опорного сигнала | |
| Частота | 10 МГц ± 50 Гц |
| Уровень | 3,3 Вп-п |
| Импеданс | 50 кОм, закрытый вход (AC) |
| Выход синхронизации | |
| Уровень | TTL |
| Импеданс | 50 Ом |
| Тип дисплея | Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов | |
| Питание | 100~240 В АСскз, 45~440 Гц, CATII | |
| Интерфейс | USB устройство, USB хост , LAN; USB-GPIB (опция) | |
| Потребляемая мощность | не более 40 Вт | |
| Рабочая температура | 10 °C...40 °C | |
| Габаритные размеры | 261,5 х 112 х 318,4 мм | |
| Вес | 3,2 кг (в упаковке 4,5 кг) | |
