Новые правила игры: в СНиП 3.03.01-87 и ГОСТ Р 55724-2013 внесены изменения

Эпоха старых стандартных образцов предприятий для УЗК заканчивается: с ужесточением браковочных уровней им на смену приходят настроечные образцы. Именно они, согласно актуальным изменениям в СНиП 3.03.01-87 и ГОСТ Р 55724-2013, отныне будут использоваться для настройки ультразвуковых дефектоскопов. Образцы должны изготавливаться из тех же материалов, что и объект контроля, при этом содержат отражатели для настройки амплитудной и временной шкалы. Оператору достаточно сравнить показания, которые получены от реальных несплошностей в исследуемом объекте, с теми, что получены от эталонных отражателей. Это будут привычные всем нам отражатели, «зарубки» и сегменты.

Главным нормативным документов, по которому будут изготавливаться настроечные образцы, взамен ГОСТ 14782-86 стал ГОСТ Р 55724-2013. Собственно, именно в терминологии заключается его основная особенность.

Изменения в СП 70.13330.2012 (актуализированную редакцию СНиП 3.03.01-87) «Несущие и ограждающие конструкции» были утверждены согласно Приказу Министерства строительства и жилищно-коммунального хозяйства Российской Федерации №983/пр. от 15 декабря 2016 года. В числе прочего, корректировке были подвергнуты следующие пункты:

• пункт 10.4.1: вместо ссылки на ГОСТ 14782-86 указана ссылка на ГОСТ Р 55724-2013. Таким образом, производственный контроль качества выполнения монтажных сварных соединений стальных конструкций должен осуществляться в соответствии с требованиями проекта, ГОСТ 3242, ГОСТ 6996, ГОСТ Р 55724, ГОСТ 23518, ГОСТ 7512, ГОСТ 14771, ГОСТ 11533, ГОСТ 11534, ГОСТ 18442 и пр.;

• пункт 10.4.3: в пунктах таблицы 10.6, в графе «Методы контроля» были исключены все ссылки на ГОСТы;

• пункт 10.4.7. В актуальной редакции слово «неразрушаемые» были заменено на «неразрушающие», и теперь пункт звучит так: «Неразрушающие методы контроля следует производить на сварных швах, принятых осмотром и измерениями. Контролю должны подлежать преимущественно места с признаками дефектов и участки пересечения швов. Длина контролируемого участка должна быть не менее 100 мм»;

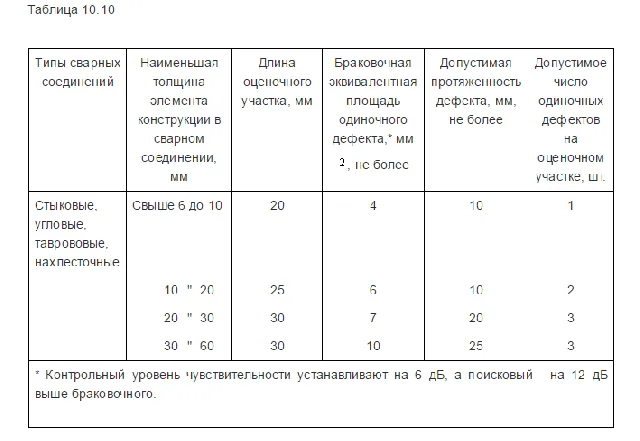

• пункт 10.4.9. Важное изменение к СП 70.13330.2012 заключается в обновлённой таблице 10.10. По результатам ультразвукового контроля швы сварных соединений конструкций должны удовлетворять тем требованиям, которые в этой таблице содержатся.

Актуальную версию документов уже можно найти на просторах интернета или в профессиональных справочных системах например "ТехЭксперт"
